Vloerdragers voor NIVO®-tegels
Verstelbare tegelhouder, stevig en gemakkelijk te installeren.
- Om tegels van 25 tot 530 mm vast te zetten
- Vloerdragerkop met tegelhouder
- Hoogte-instelling met micrometrische schroef
- Kan 1000 kg aan
- Conform met de DTU 51-4 en 43.1
- Van recyclebaar polypropyleen
Kenmerken
40 tot 60 mm
50 tot 80 mm
80 tot 140 mm
140 tot 230 mm
>> 560 mm met opzetstuk
CaCO3
Opzetstuk 60 mm
Afstelplaatje van 2 tot 5°
Om tegels op 25 tot 530 mm hoogte vast te zetten

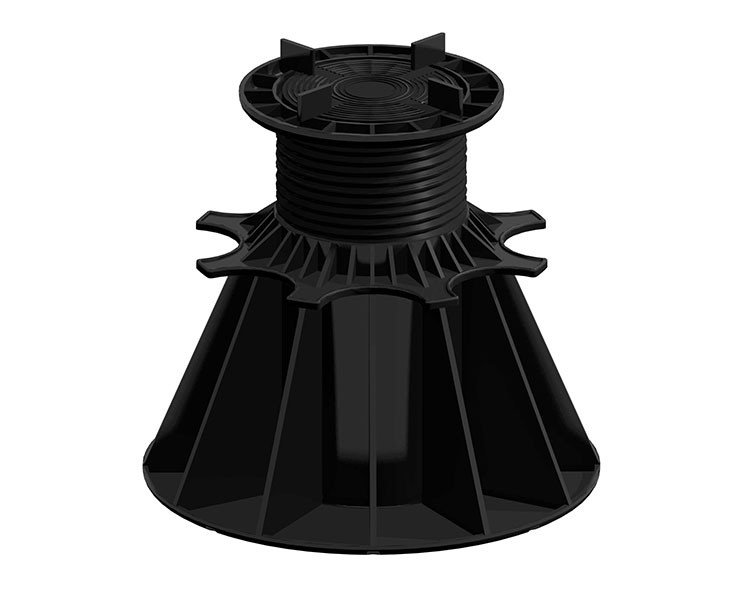

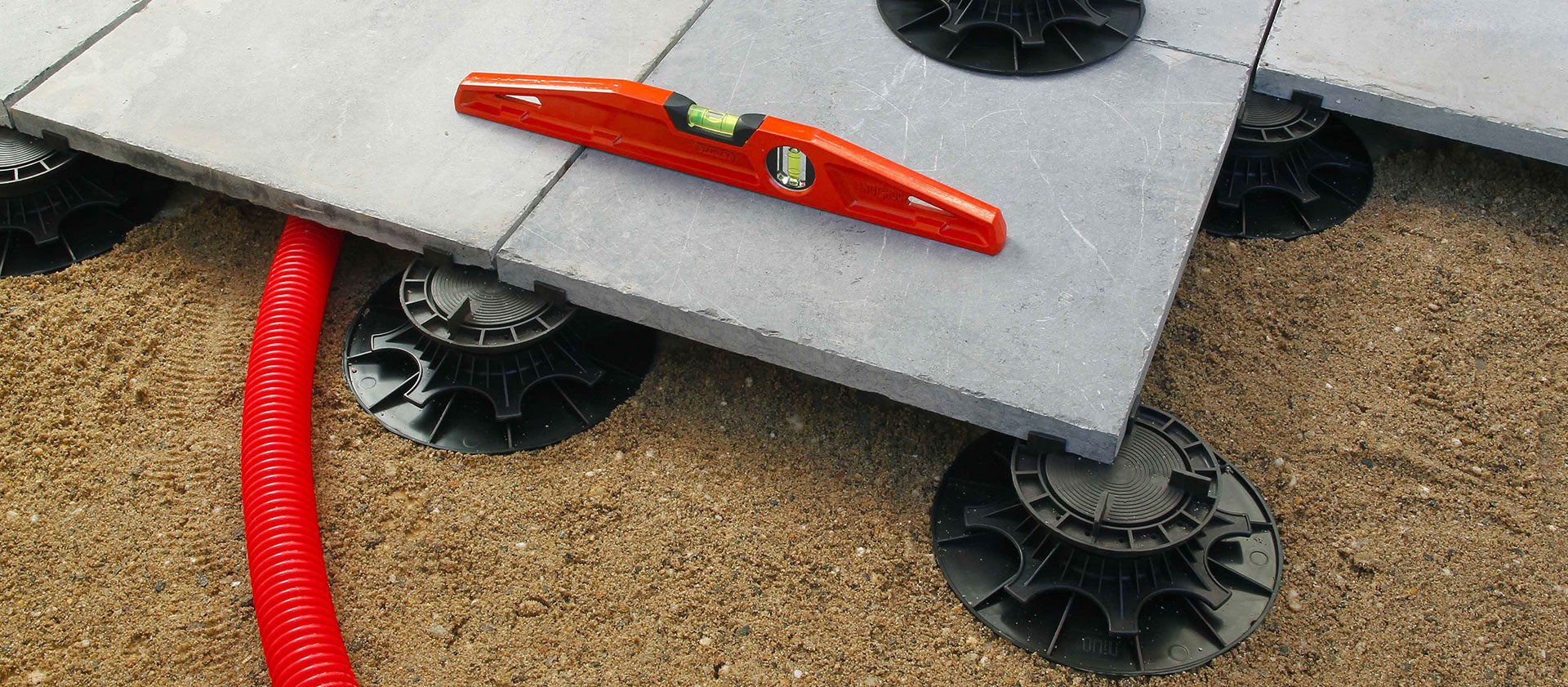

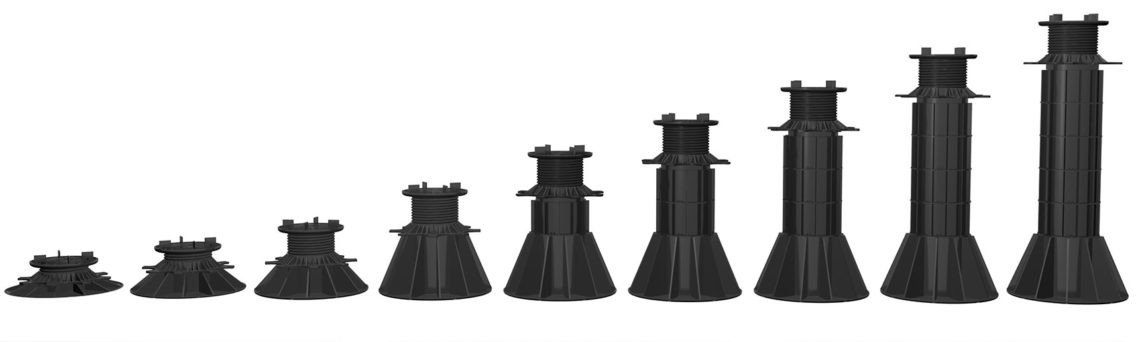

De NIVO®-vloerdragers voor betonnen, keramische of houten tegels zijn in 7 verschillende hoogtes – van 25 tot 240 mm verkrijgbaar – met de mogelijkheid om extra hoogte toe te voegen (tot 530 mm) d.m.v. een opzetstuk.
Al onze NIVO®-tegeldragers zijn d.m.v. micrometrische schroeven in de hoogte instelbaar, zodat u uw tegelterras met een buitengewone precisie kunt aanleggen. Dankzij de kwaliteit van het gebruikte materiaal kunnen we garanderen dat deze vloerdragers overal tegen bestand zijn (slechte weersomstandigheden, uv, enz.) en een opmerkelijke stabiliteit opleveren.
Alle NIVO®-vloerdragers hebben een onderstel met Ø 20 cm = 314 cm², wat breed genoeg is om te vermijden dat ze in de gestabiliseerde grond wegzinken. Uiteraard is deze diameter ook conform met de DTU Terras 51-4 en Waterdichtheid 43. De diameter van de draaischroef is een van de grootste die op de markt verkrijgbaar zijn, wat maakt dat de vloerdrager perfect stabiel is.
Al onze vloerdragers voldoen aan DTU 43 en 51-4. De maximale toelaatbare belasting per vloerdrager bedraagt 1000 kg (verslag van de compressietests op verzoek).

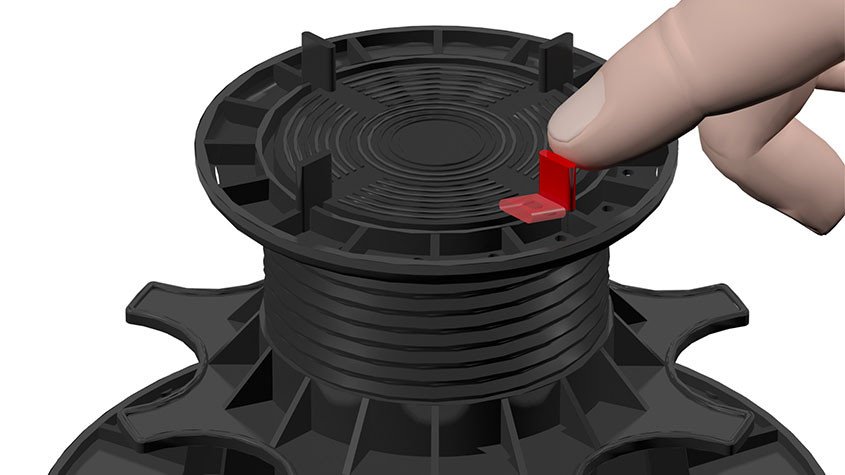

Afbreekbare pinnetjes
Elke vloerdragerkop is voorzien van vier afbreekbare pinnetjes, waardoor elk type tegel mogelijk is: hout, grind, beton, enz.
Dankzij het systeem met draaischroeven kunnen de NIVO®-vloerdragers heel gemakkelijk worden geïmplementeerd. Ook de hoogteverstelling van de constructie is uiterst eenvoudig.

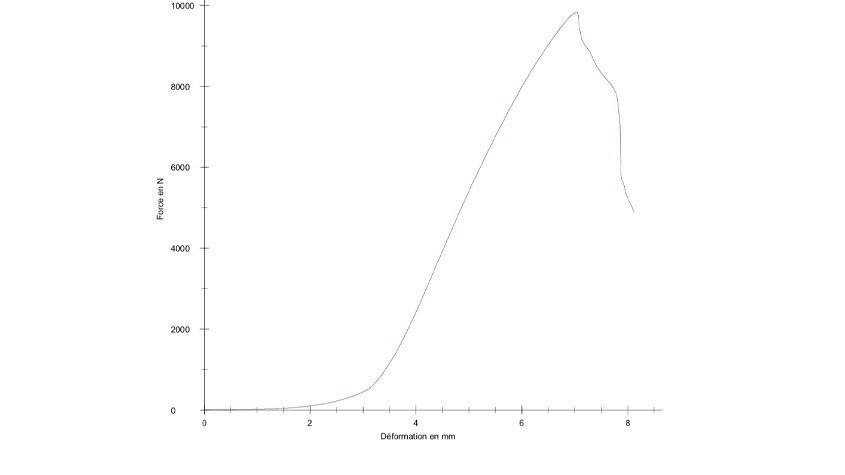

Resistentie van 1000 kg
De NIVO®-tegeldragers, die in een laboratorium werden getest, hebben een compressiesterkte van 1000 kg.
Dit hoge sterkteniveau maakt dat ze ideaal zijn om een buitenterras te ondersteunen volgens de vereisten van DTU 51-4.

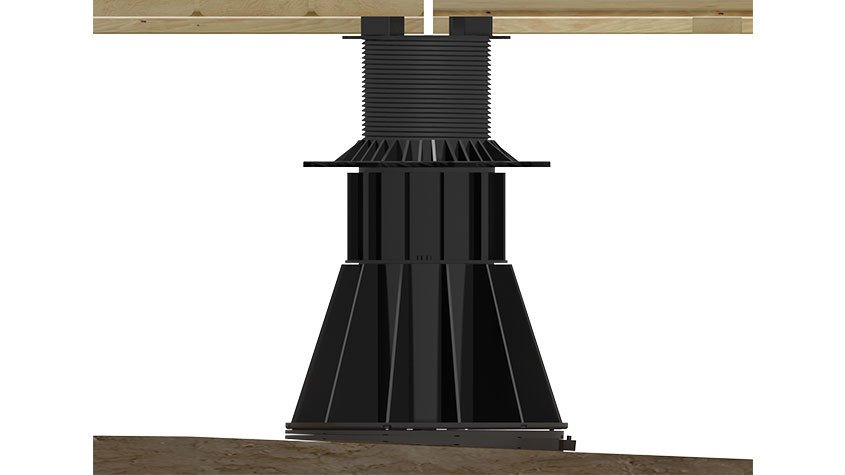

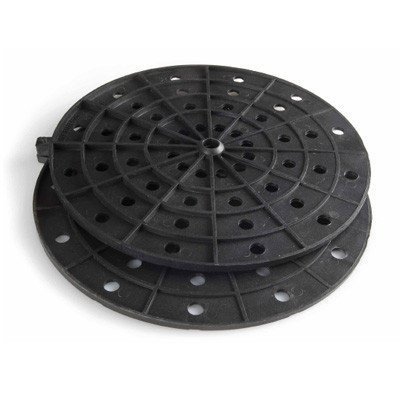

Nivelleringsplaat tot 5°
De tegeldragers kunnen hellingen van max. 5° corrigeren. De nivelleringsplaten bestaan uit twee schijfjes die geassembleerd en op de basis geplaatst moeten worden. Instellen kan door aan beide schijfjes te draaien.
Technische schema’s
-

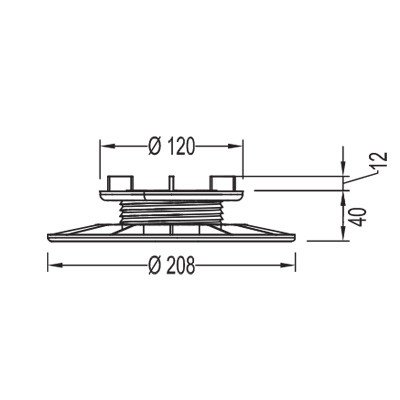

Vloerdrager 25 – 40 mm- - min. opening: 25 mm
- - max. opening: 40 mm
- - gewicht: 0,17 kg
-

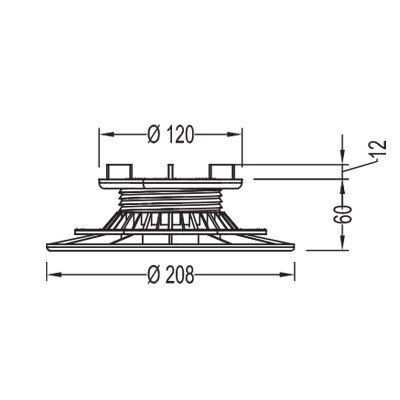

Vloerdrager 40 – 60 mm- - min. opening: 40 mm
- - max. opening: 60 mm
- - gewicht: 0,23 kg
-

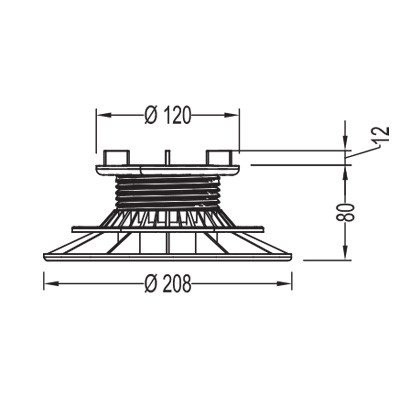

Vloerdrager 50 – 80 mm- - min. opening: 50 mm
- - max. opening: 80 mm
- - gewicht: 0,26 kg
-

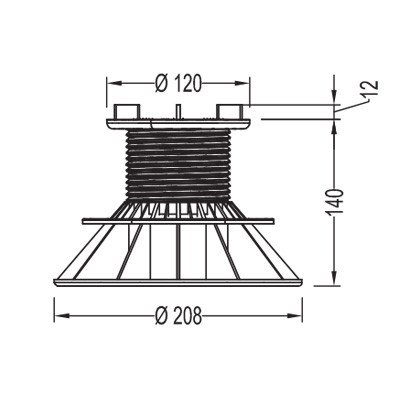

Vloerdrager 80 – 140 mm- - min. opening: 80 mm
- - max. opening: 140 mm
- - gewicht: 0,33 kg
-

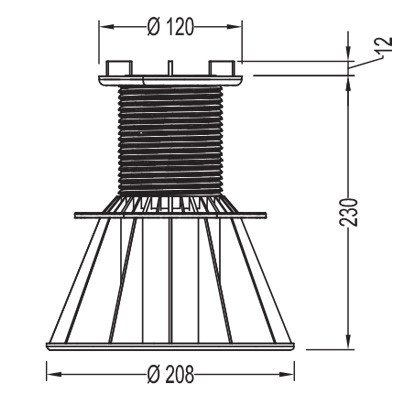

Vloerdrager 140 – 230 mm- - min. opening: 140 mm
- - max. opening: 230 mm
- - gewicht: 0,51 kg
-

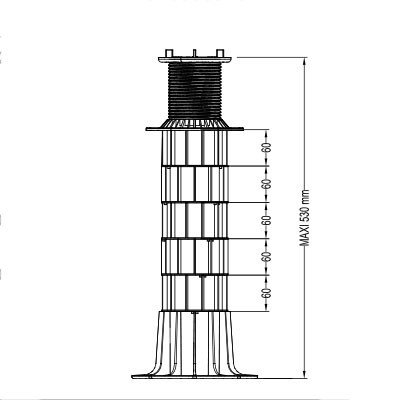

Vloerdrager 230 – 530 mm- - opening 1 opzetstuk: 200 mm
- - max. opening: 530 mm

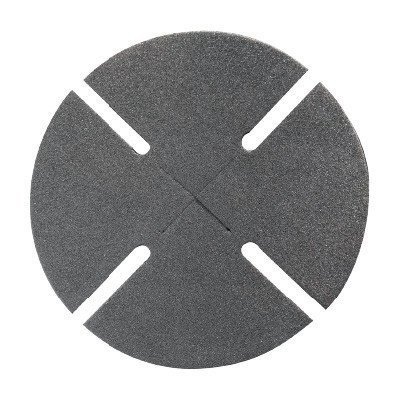

De schokabsorbeerder vangt schokken op en verbetert zo het akoestische comfort van uw terras.

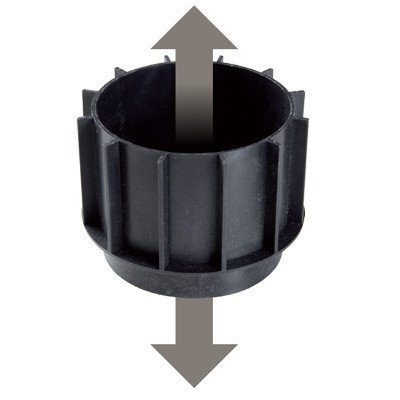

Opzetstuk van 60 mm voor vloerdrager van 140-230 mm. U kunt tot 5 opzetstukken op elkaar stapelen, tot een maximumhoogte van 530 mm, zonder stabiliteit te verliezen.
Met de NIVO®-nivelleringsplaat kunt u een helling van 2 tot 5% verschil corrigeren.

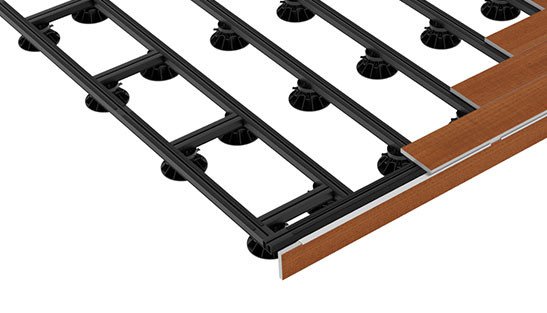

Met het vulstuk voor NIVO®-tegels kunnen de aluminium onderbalken van het StructurAL®-gamma worden vastgemaakt.

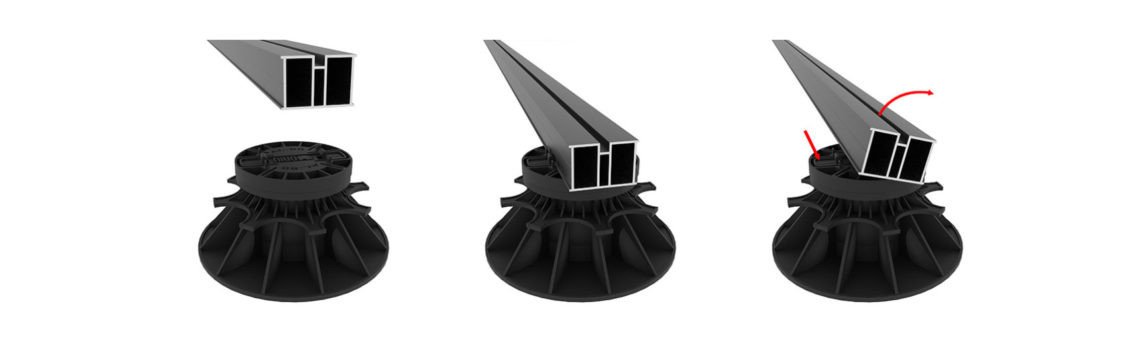

In optie: het NIVO®-vulstuk om de aluminium onderbalken van het gamma StructurAL® vast te maken
De NIVO®-tegeldragers kunnen van een “vulstuk” van 1 cm dik worden voorzien dat tussen de pinnetjes op de kop van de tegeldrager bevestigd kan worden; zo kunt u de aluminium onderbalken van 40 x 60 mm uit het StructurAL®-gamma makkelijk vast- en losmaken.
